作品資料

密爾瓦基美術館增建案

Milwaukee Art Museum -Quadracci Pavilion

地點：密爾瓦基，威斯康辛州，美國

建造時間：1994-2001

【圖五、六、七、八 為增建前的舊館】

這是卡拉特拉瓦在美國建成的第一個作品。這裡原來有個舊館，是在1957年由當地的建築師所設計的，這次加建的Quadracci展示廳，名號雖然不大，卻造成了喧賓奪主的局面。

MAM位於密西根湖畔，在美術館旁還有一個老建築，是建築師Eero Saarinen在1957年設計的戰爭紀念館。

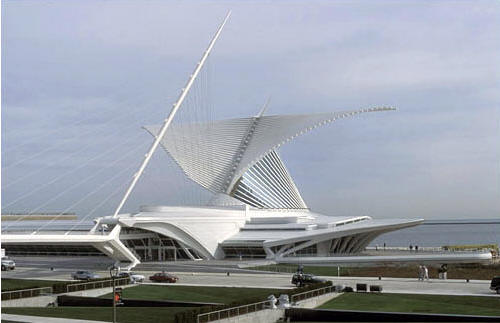

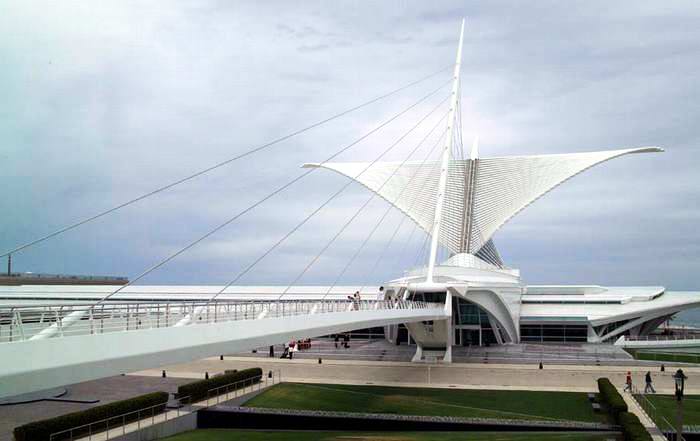

[圖九、十、十一 與林肯大道連接]　

正對西面的地段，是當地的重要幹道，林肯紀念大道。Calatrava沿著大道方向新建起了一座拉索引橋，跨度長73米，連接大道到新館，把人的視覺直接引到建築物上，筆直的對著新館的主要出入口。引橋的做法跟他在1992年為塞維利亞世界博覽會設計的Alamillo大橋有類似的構造想法。

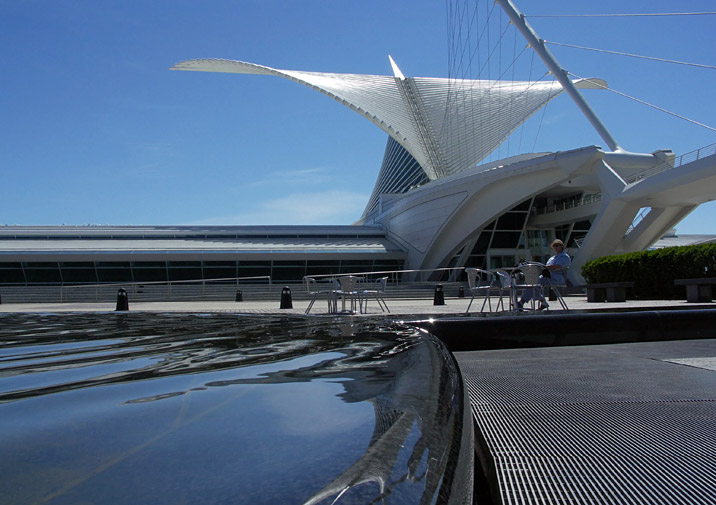

[圖十二、十三、十四 橋面與入口連接]

主要的出入口有兩個，分別在橋面層與地面層的位置，都設在橋的盡頭。用拉索支撐的橋在橋頭構成了塔門的形式，白色混凝土材質也突顯了雄壯厚重的感覺，畫出了鮮明的入口意象。在塔門的軸線上，是引橋的拉索結構中的中脊，這個桅杆以47度傾角升起，與橋面構成了空間關係上的平衡。中脊高達50公尺，繃住了十條拉索，把橋面的重量固定在桅杆上，也把人的視線一起帶到天上去。

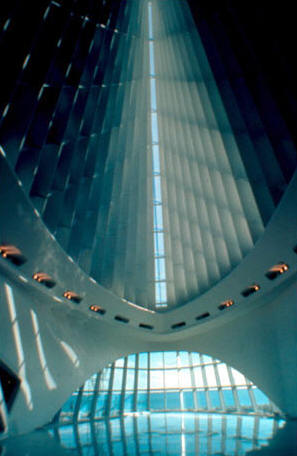

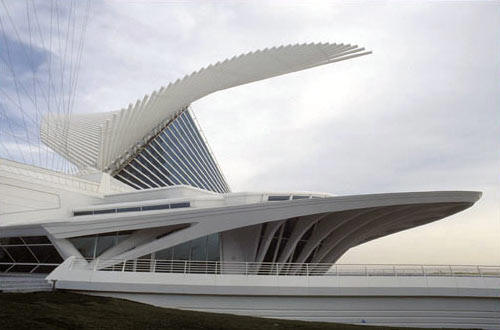

[圖十五、十六 中庭看到遮陽百頁的遮光效果][圖十七、十八 遮陽百頁開啟及關閉的情形]

在桅杆下面是上下兩個門廳的中庭空間，上面有相當大面積的玻璃屋頂，Calatrava將遮陽的百頁放置在室外，直接串在桅杆上，如同一根纖細的羽毛。它會隨著陽光調整自己的角度，遠看非常生動。

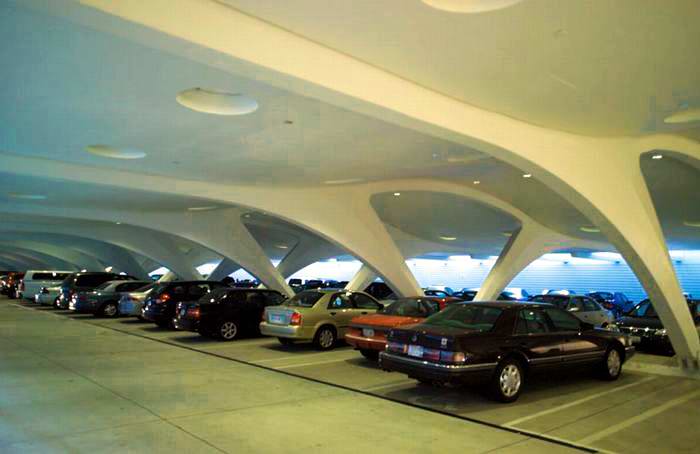

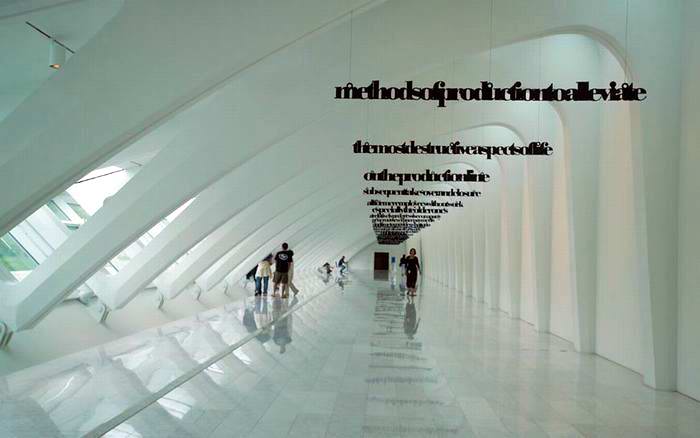

[圖十九 展覽空間] [圖二十 展覽空間] [圖二十一 停車場][圖二十二 餐廳]

在門廳的室內空間是純白的格局，並充分的展現混凝土結構的雕塑表現力。在南北軸線上的展覽空間中，則是以厚重的混凝土拱作為基本元素重複操作，產生統一形象及韻律的結構規則，形式也很類似教堂的結構方式，也為這個空間增添點神聖的感覺。由於混凝土拱遠遠伸出的遠端正好為展示走廊托出了檐口，因此走廊裡能照到的是從地板反射的漫射光，既能自然採光，又能避免收藏品受陽光直射破壞。
