音樂廳

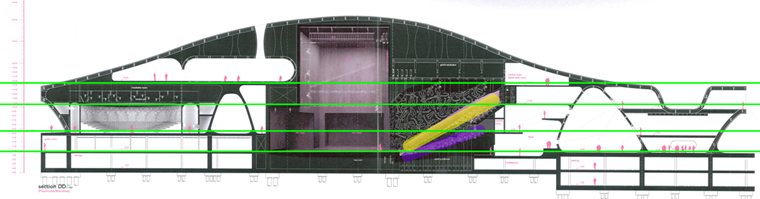

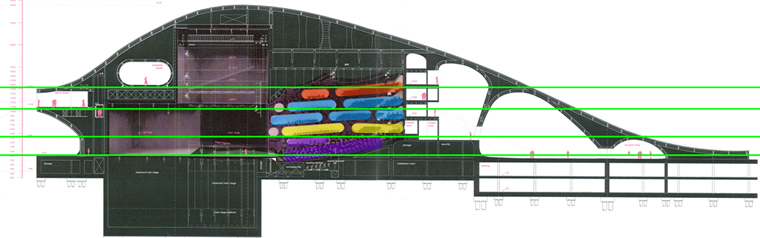

圖12：衛武營藝術文化中心音樂廳剖面圖(標示各層座位)
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.

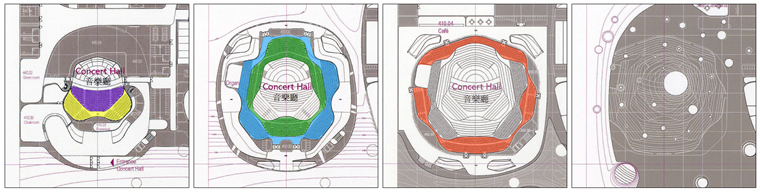

圖13：衛武營藝術文化中心音樂廳空間及各層座位示意圖(左到右：0m-4m-10m-15m)
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.

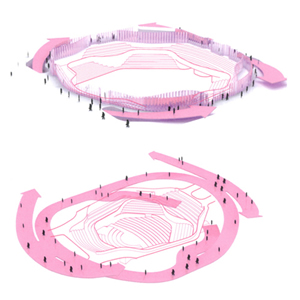

圖14：衛武營藝術文化中心音樂廳入場動線3D示意圖
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.
圖15：衛武營藝術文化中心音樂廳室內3D示意圖
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.
大劇院
圖16：衛武營藝術文化中心大劇院剖面圖(標示各層座位)
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.

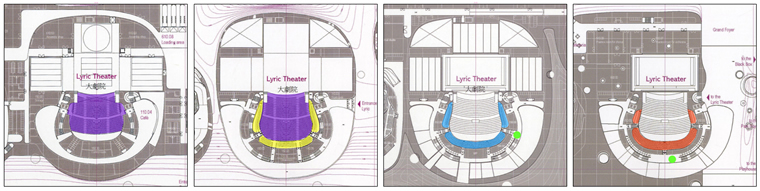

圖17：衛武營藝術文化中心大劇院空間及各層座位示意圖(左到右：0m-4m-10m-15m)
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.

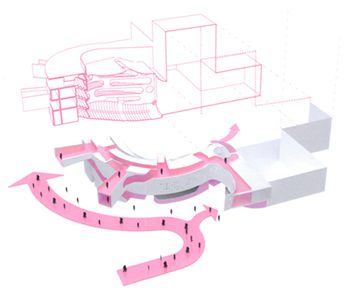

圖18：衛武營藝術文化中心大劇院入場動線3D示意圖
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.
圖19：衛武營藝術文化中心大劇院室內3D示意圖
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.
中劇院及小劇院
圖20：衛武營藝術文化中心中劇院及小劇院剖面圖(標示各層座位)
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.

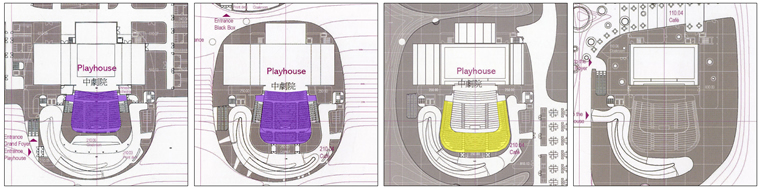

圖21：衛武營藝術文化中心中劇院空間及各層座位示意圖(左到右：0m-4m-10m-15m)
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.

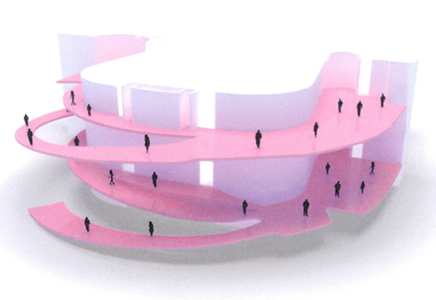

圖22：衛武營藝術文化中心中劇院入場動線3D示意圖
圖片來源：衛武營藝術文化中心國際競圖得獎與參賽者作品集. (2007). 高雄縣鳳山市: 衛武營藝文中心籌備處.
