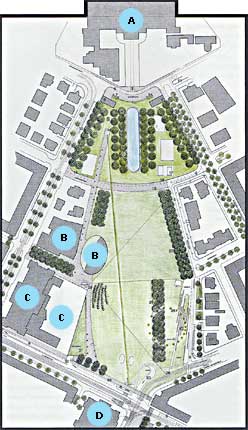

A. Rijksmuseum C. Stedelijk Museum
B. Van Goghmuseum D.Concertgebouw (concert hall)
New Wing, Van Gogh Museum
配置圖 1F平面圖 B1平面圖 2F平面圖 東西向剖面圖 南北向剖面圖 北向立面圖

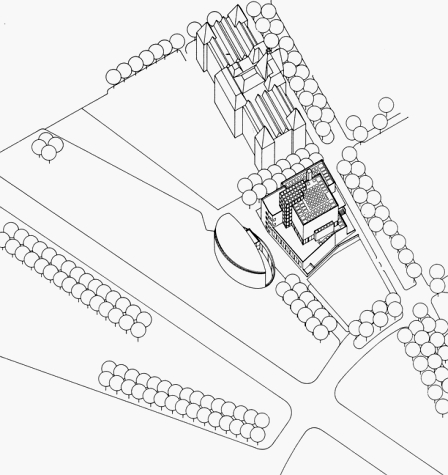

| 基地配置圖
TOP
A. Rijksmuseum C. Stedelijk Museum B. Van Goghmuseum D.Concertgebouw (concert hall)
|
| 一、地面層平面圖
TOP
|

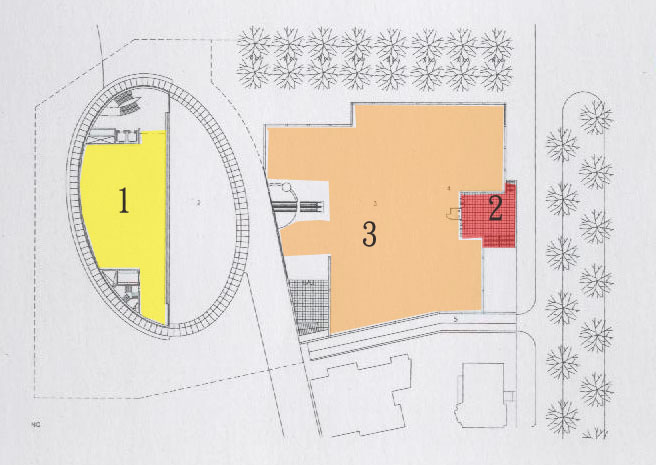

1.展示室（翼館） 2.美術館入口 3.展示室（主建築）
|
| 二、地下一樓平面圖
TOP
|

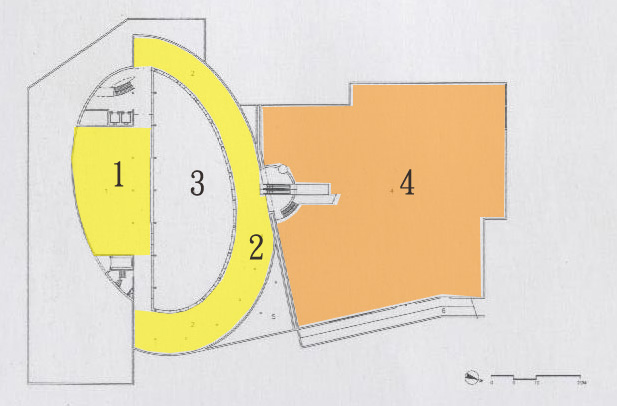

1.展示室（翼館） 2.展示走廊（翼館） 3.水池 4.展示室（主建築） |
| 三、二樓平面圖
TOP
|

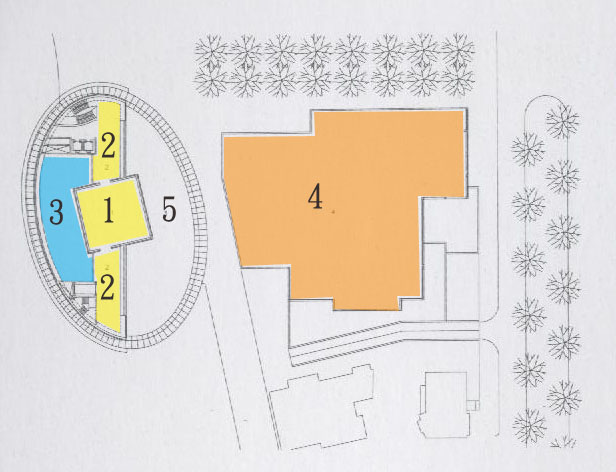

1.展示室（翼館） 2.展示走廊（翼館） 3.室內挑空（翼館） 4.展示室（主建築） 5.室外挑空
|
| 四、東西向剖面圖
TOP
|

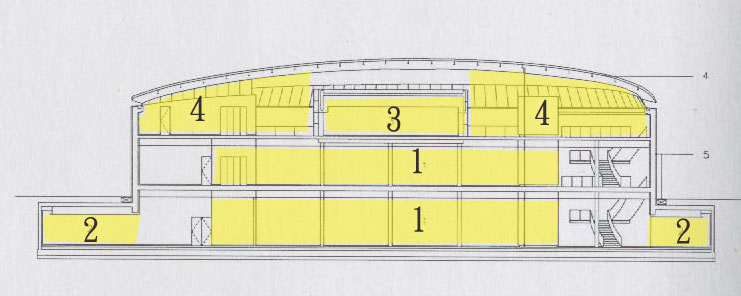

1.展示室（翼館） 2.B1展示走廊（翼館） 3.展示室（翼館） 4.2F展示走廊（翼館） |
| 五、南北向剖面圖
TOP
|
1.展示室（翼館） 2.2F展示室(翼館) 3.B1主建築與翼館連接展示走廊 |
| 六、北向立面圖

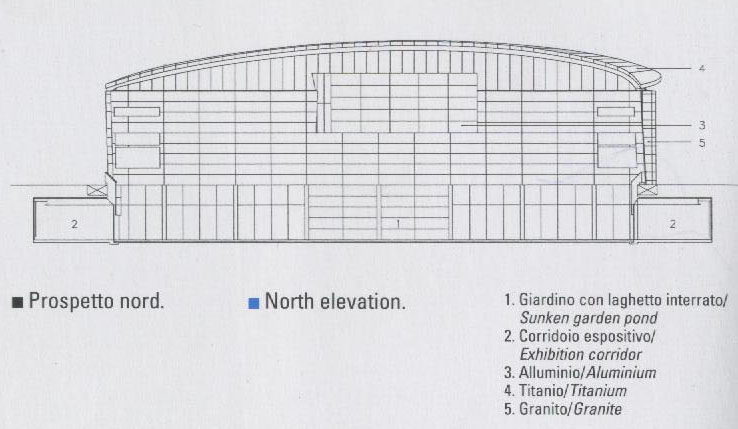

TOP
|
