建築類型 ：Government buildings—City Hall                                                                                                            by 鄭幸真

City Hall  案例分析一

Toronto 在歷史上，一共建造了以下四個City Hall





1834-1845(與市場結合之市政廳，1849被火燒毀)

1845-1899(現為Market Gallery )

1899,Old City Hall(原有機能包含法院、議會、市政廳，現為法院)

1961-1965,現有City Hall

建築名稱

Toronto City Hall

air View

南向立面

簡     史









本案為市長Nathan Phillips任內提出的計畫案。1957舉辦國際競圖，總共有來自42國520件設計案參加。

由芬蘭籍建築師Viljo Revell贏得競圖。因Revell非加拿大的註冊建築師，所以以加拿大的John B. Parkin事務所為當地的配合事務所。

工程開始於1961年12月7日，1965年9月13日開放使用。而Revell於完工開放前10個月即已去世。

基本資料

建築師

Viljo Revell

view from Nathan Phillips Square

view from Nathan Phillips Square

建造年代

1961-1965

座落地點

100 Queen Street West(at Bay St)

Toronto, Ontario,Canada

樓層高度

20F & 27 F

建築構造

預鑄混凝土

空間機能

議會

市政府辦公室

主要樓層簡介

一樓：大廳、各項公共業務櫃臺、辦公室、展示空間、文獻檔案室、公共圖書館

二樓：會議室、議員辦公室、市長辦公室

一樓大廳

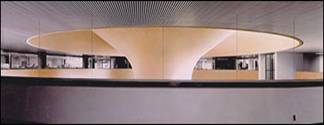

展示空間及中心柱子 -中心為中空，直徑6m，厚度1m

二樓走廊望向議會廳底部的混凝土柱柱頭

設計說明

一、都市紋理

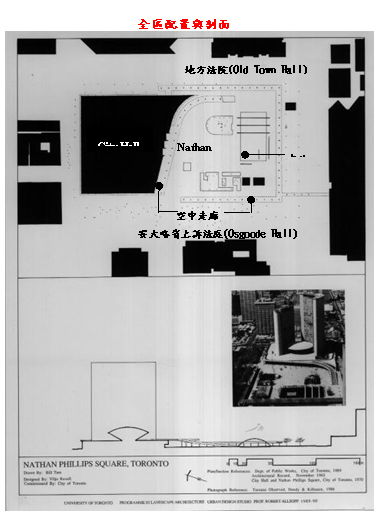

1.     基地為矩形，包含主建築物與廣場。City Hall 南立面面對Nathan Phillips Square。廣場周圍以一層樓高的空中走廊界定，整合了市政廳本身，和東西兩側的法院建築：廣場東側為地方法院(Old Town Hall)，西側為安大略省上訴法庭(Osgoode Hall)。

二、建築空間

1.     建築機能為混合市政府與議會的形式。建築分為三部分：兩層樓的平台式辦公空間(podium)，碟形的議會廳，雙塔辦公室—西塔20F；東塔27F。

2.     設計意象：The ”eye” of government

設計分析

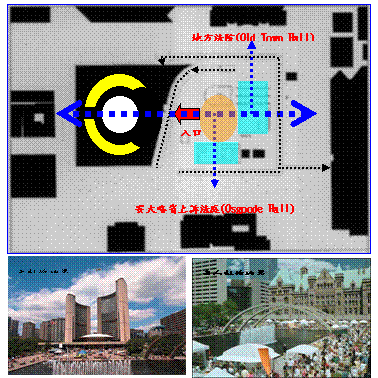

一、都市紋裡配合

1.     配置成南北向，南向面對廣場，北向為Toronto中心方向。主入口位於主軸線上，主軸線正對議會廳圓心。

2.     廣場主要活動空間導引進入建築物入口。

3.     兩個東西向次軸線，分別對應東向的地方法院(Old Town Hall)，與西向的安大略省上訴法庭(Osgoode Hall)。東向軸線在廣場上以「水池」對應；西向軸線在廣場上則以矩形「庭園」對應。

4.     「空中走廊」連接廣場周邊建築物。





二、建築手法

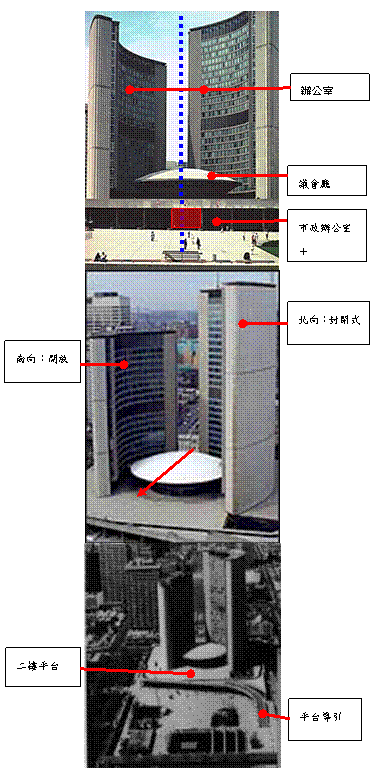

1.     入口：以碟形會議廳造型與雙塔之間的空間，呈現出入口的中心性，連接廣場的主軸線。以較低矮的樓層(2F)將人從廣場導引進入大廳。降低入口尺度的作法，以及環抱式的雙塔手臂造型，暗示市政中心歡迎民眾的進入。



2.     建築機能：以碟形「議會廳」＆雙塔「市政辦公室」形成明顯對比。兩層樓的底座則融合了「市政」與「議會」功能。



3.     立面處理：環抱的手臂造型，所有開窗均面對廣場，而以封閉的牆面背對市中心方向。突顯出強烈的方向性。配合廣場周圍的法院建築，



4.     二樓平台：二樓平台從廣場東側以坡道引導人群上到二樓，可俯瞰整個廣場。並配合空中走廊連接，形成一個次廣場。





資料來源 :

http://www.bluffton.edu/~sullivanm/revell/revell.html

http://www.city.toronto.on.ca/city_hall_tour/overview.htm

http://www.wguides.com/city/89/158_19546.cfm

http://skyscrapercity.com/showthread.php?t=94857

http://www.clr.utoronto.ca/cgi-bin/clrdb/VIRTUALLIB/CLIP/clipadd?DB.REPORT=full&DB.RECORD=9

http://www.consultalba.com.ar/Enlaces/_Nuevo1.asp?IdPro=5381&LinPro=www.bluffton.edu/~sullivanm/revell/revell.html

http://www.clr.utoronto.ca/cgi-bin/clrdb/PRECEDENTS/URBANE/db?DB.REPORT=full&DB.RECORD=32(siteplan01)

City Hall  案例分析二

建築名稱

Valdemaqueda Town Hall

Plaza de Espana(完工後)

南向立面



基本資料

建築師

Ángela García de Paredes & Ignacio García Pedrosa

建造年代

1995-1999

座落地點

Valdemaqueda, Spain

樓層高度

2-3F

Plaza de Espana(完工前)

東西向剖面

建築構造

鋼筋混凝土

空間機能

議會(二層樓—東側)

市政府辦公室(三層樓—西側)

設計說明

一、都市紋理

1.建築物位於城鎮邊緣，南向面對松樹林，北向為Espana廣場。廣場為Main Street的延伸，基地南邊有約2m高差。



二、建築空間

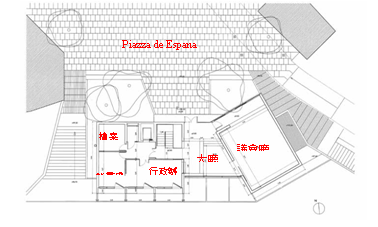

1.建築機能為混合市政府與議會的形式。建築空間以大廳分為兩部分，東半部為議會廳(2F)，西半部為市政府行政辦公空間(3F)。



設計分析

一、都市紋裡配合

1.配置配合小鎮散落式的建築配置形式，東側的議會聽與西側辦公空間，分別配合周邊建築，圍塑出市中心廣場。



2.整棟建築成為當地主街的端景。





二、建築手法

1.入口：入口從廣場以壓低的樓層，配合透明立面，導引人進入大廳。並以下降的立面高度(1F)區隔兩側不同的機能。



2.立面開口：立面配合不同的機能，配以不同的開口方式。如面對廣場方向，議會廳以大面開窗面對廣場，市政部門則選擇以封閉立面面對廣場。



3.立面材料呼應地景：在北向立面與南向立面的材料處理上，也分別以不同材質來呼應北向廣場與南向的地景。



北向立面（面對廣場）--RC

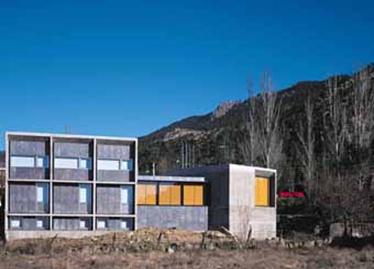

南向立面（面對松樹林區）--石版瓦、灰色鋼架





資料來源 :

http://www.findarticles.com/cf_dls/m3575/1234_206/59177277/p1/article.jhtml

http://www.archsearch.cz/stavba.php?kod=ckdgxdytjx

http://www.visualart.ro/forum/showthread.php?threadid=4052
