結構系統與自由立面的發展研究----                              2001/12/27

以1922—1931年柯比意所設計的六個案例作為比較：

摘要

科比意在1923至1931年之間設計了許多的別墅案，我們將在以下六個案例裡頭，介紹構造技術如何影響立面的設計發展。以提供設計者對科比意設計案中立面形成原因有進一步的認識。

1.         Villa La Roche-Jeanneret案

當時別墅大多是承重牆系統，所以立面開口常受限於構造而呈現垂直細條狀。科比意企圖想創造水平帶窗的效果，於是在1922年的Villa La Roche-Jeanneret案中將承重牆與獨立柱系統結合，創造出仍然有結構柱特徵的水平帶窗。（見圖一）

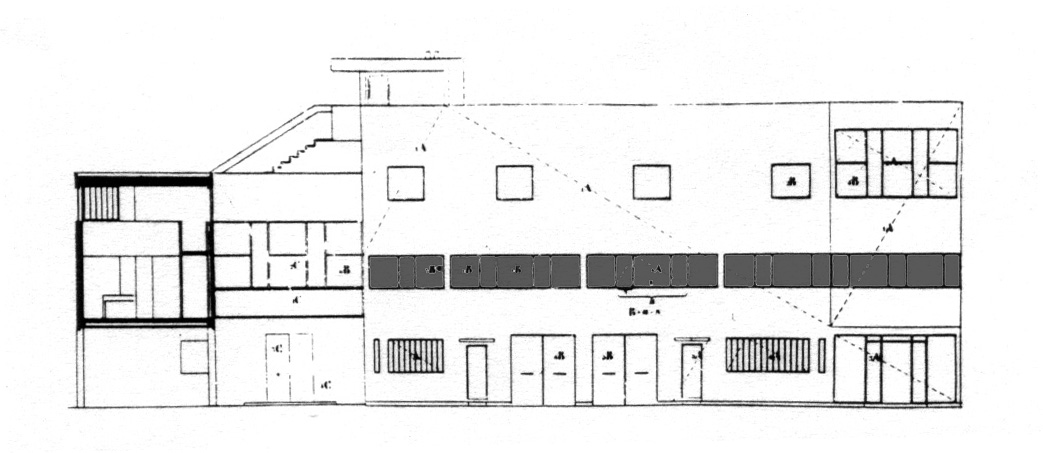

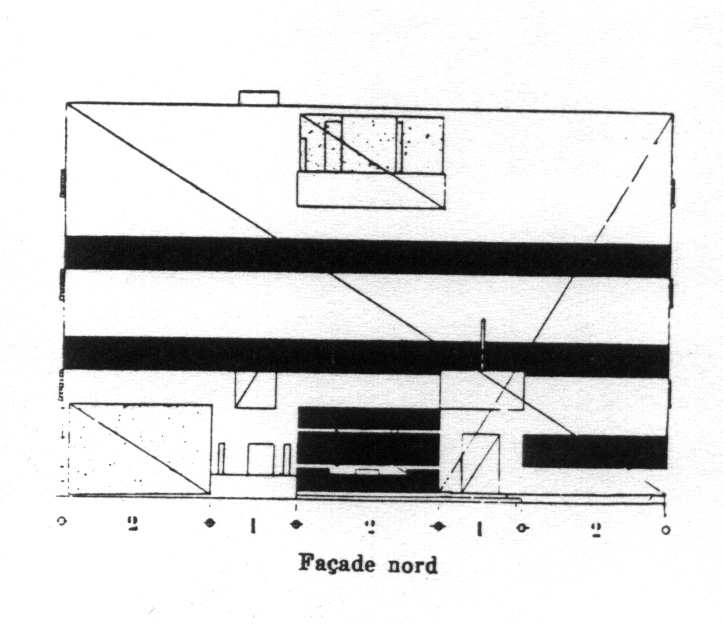

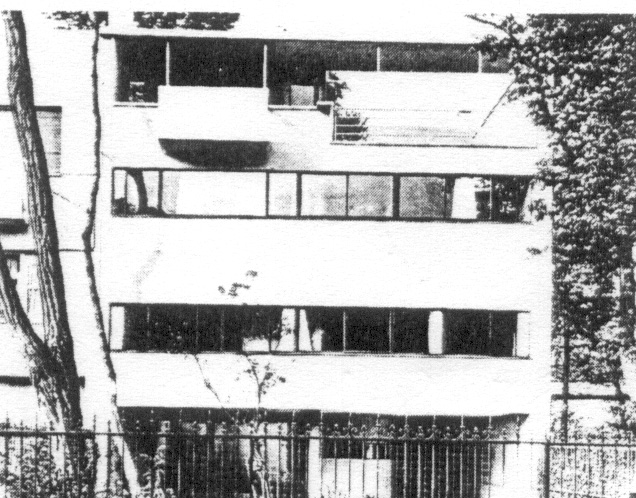

圖一：Villa La Roche-Jeanneret  立面圖

然而，在這個案子另外一側的弧形量體也呈現出水平帶窗的效果（見圖二、三），所不同的是，科比意利用凸起的弧形牆面使牆面和下方支柱之間形成了外觀上”出挑”的效果，事實上下方的支柱並不是一根獨立柱直通到屋頂，它僅僅是弧形量體下方樑體的支撐柱。但外挑的立面效果已經有自由立面的特徵了。

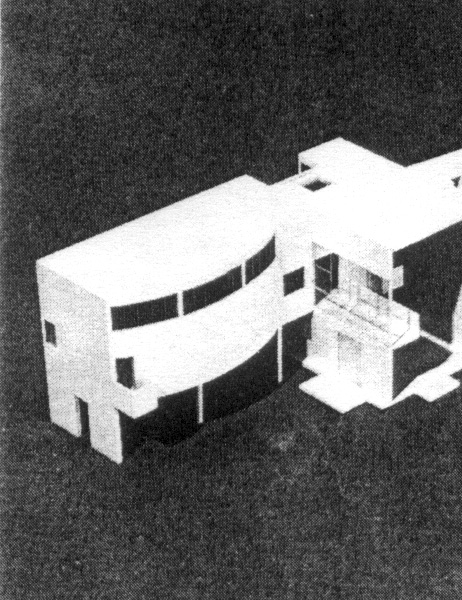

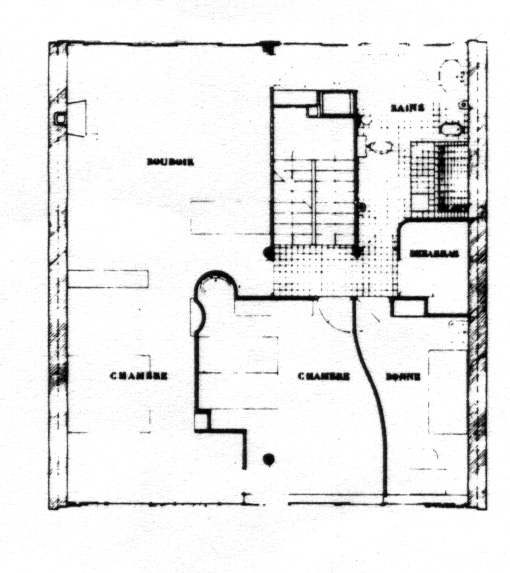

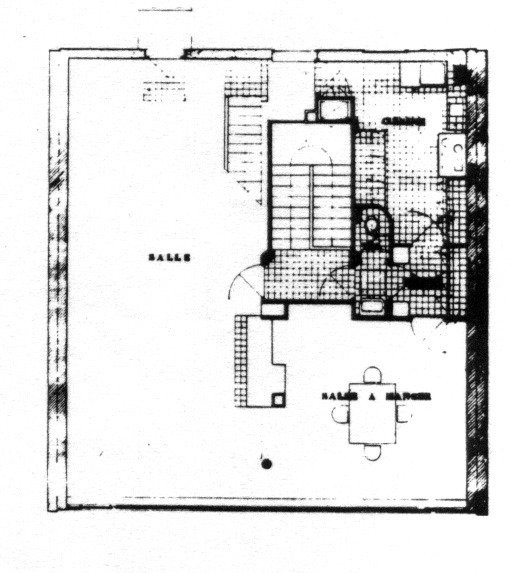

                                                                              圖二：地面層平面圖                                      圖三：另側的弧形量體

有趣的是，在弧形量體的結構上來看，兩側放置承重牆中間放置柱子的作法，有助於科比意形成下方挖空的造型，連帶刺激了實現自由立面的企圖。我們可以在以下的兩個案子裡繼續看到相似的佈局出現。

2.         Maison Cook案

在1926年科比意設計了Maison Cook，在立面特徵上顯然是Villa La Roche-Jeanneret弧形量體的轉用（請比較圖三及圖四、圖五）

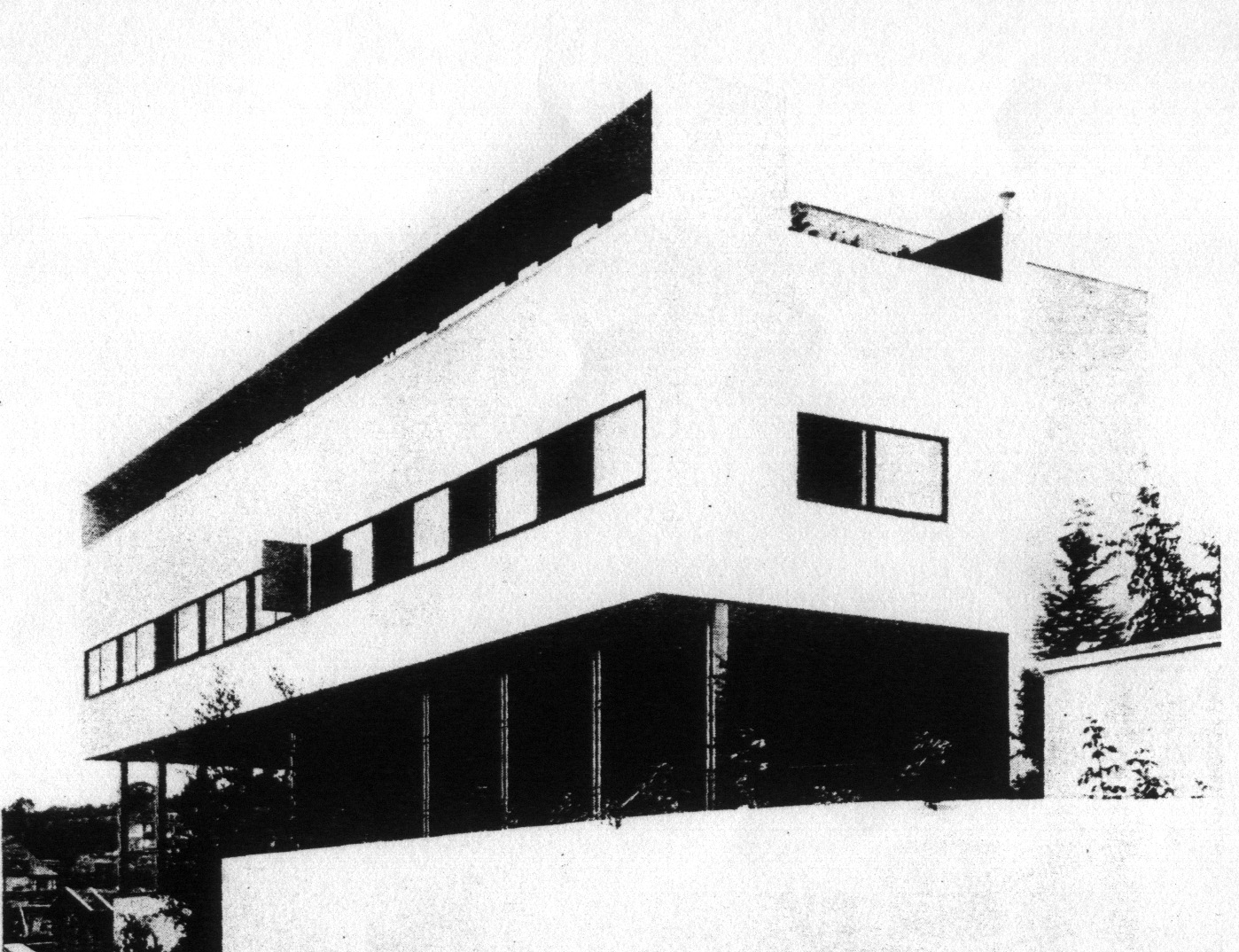

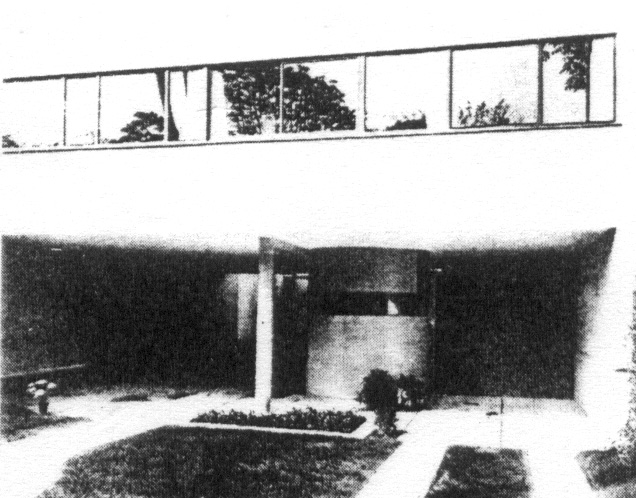

                                                              圖四：Maison cook 立面                                                圖五：下部柱子特徵

當我們再仔細看Maison cook的結構佈局時，我們發現一樣兩側放置承重牆中央放置獨立柱的作法。和Villa La Roche-Jeanneret弧形量體的差別在於這裡的獨立柱是從底部直通到頂的。透過兩側承重牆支撐整個立面，獨立柱以一公尺的退縮距離隱藏在立面之後，真正達到了自由立面的效果；科比意為了強調結構不再支配立面開窗，特別開了兩道完全無結構柱分隔的水平帶窗作為顯眼特徵。（見圖六與圖四）

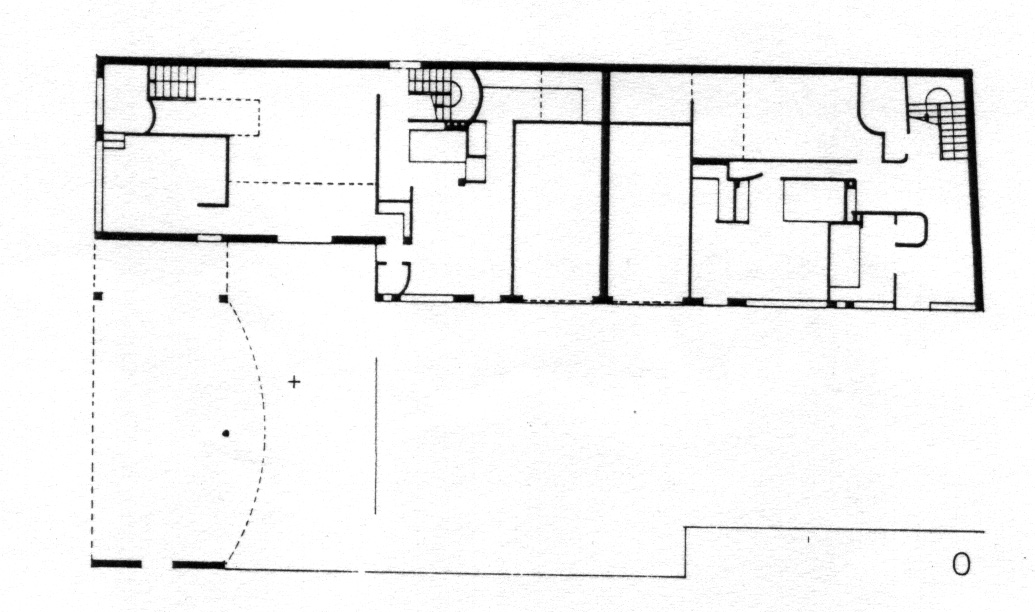

圖六：Maison cook各層平面圖

3.         Villa Stein案

在1927年科比意承接了Villa Stein的設計，由於空間量的關係及基地限制，科比意繼續使用兩側承重牆中間配置獨立柱的結構佈局。當我們對照Maison cook與Villa Stein的平面圖時，不難發現Villa Stein的結構佈局只是Maison cook的水平延展罷了（比較圖七與圖六）。科比意將延展的柱列以ABABA韻律的方式安置，形成視覺上的中軸線來支配立面，反映出古典的作法。

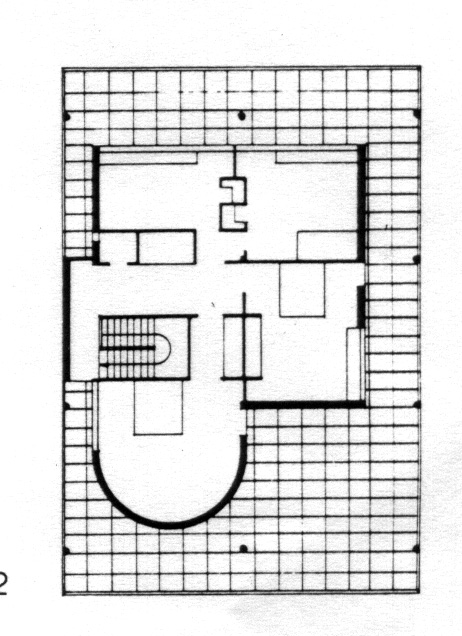

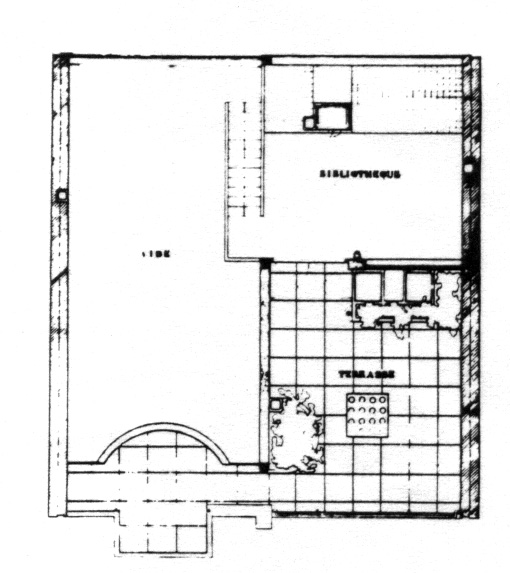

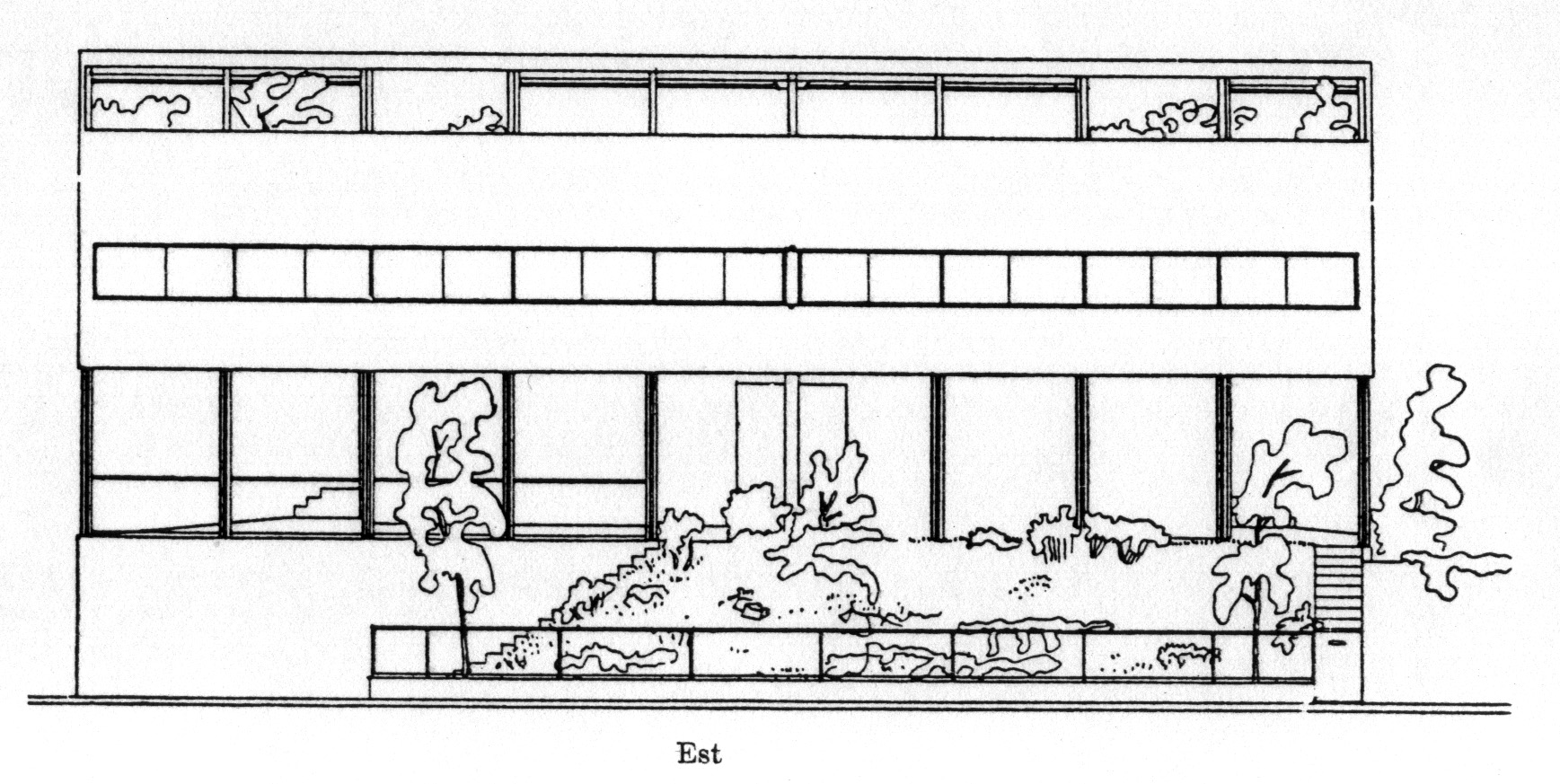

                                                                    圖七：Villa Stein地面層平面                           圖八：Villa Stein立面圖

有趣的是，在Villa Stein平面中兩側承重牆與中間獨立柱的關係不像Maison cook的一前一後的關係，而是在同一個柱心線位置上（見圖七與圖六）。此時科比意利用混凝土懸臂樑在兩端各懸挑出80公分的距離來支撐兩側立面。特別在轉角部位呈現”出挑”的特徵，使得水平帶窗得以從正面延伸至側面（見圖七）。於是一個完全無結構特徵的自由立面形成了，水平帶窗邊緣的結構牆特徵完全消失了，呈現出無重量感的視覺效果加上水平帶窗玻璃透射形成一層”薄膜”的幻覺。此時科比意完成了以懸臂樑構成自由立面的實驗，並呈現出視覺的極限。

4.         Weissenhof  Siedlung in Stuttgart案

在1927年的Weissenhof  Siedlung in Stuttgart 的住宅規畫案中，科比意提出了「五項要點」及「四種構成」。其中五項要點包括了：獨立柱、自由平面、自由立面、水平帶窗、屋頂花園等。科比意在這次住宅規畫案中首度運用多米諾骨架（Domino Frame）系統來設計別墅，在底層呈現獨立柱系統，擺脫過去依附承重牆的結構特徵。（圖九、圖十）

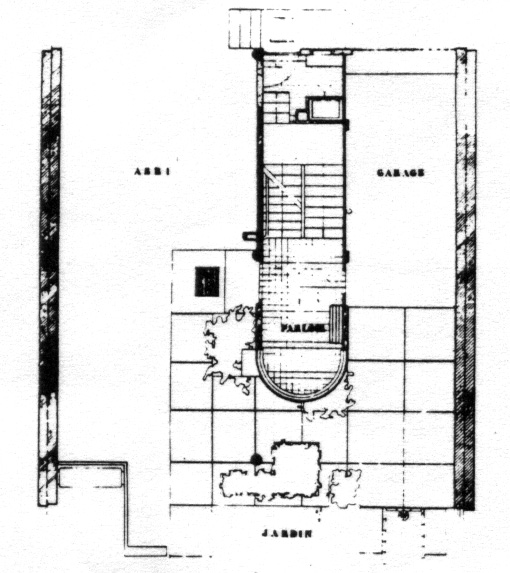

                                             圖九：Weissenhof  Stuttgart 地面層平面                     圖十：Weissenhof  Stuttgart 立面圖

然而，雖然科比意已經藉由多米諾骨架實現他的五項要點。但是從這個案子的二樓轉角懸挑部位，仍然清晰可見增加懸挑穩定的側牆（見圖十一），可能礙於當時懸挑技術的問題，科比意又退回到轉角保留牆體的作法。

圖十一 ：Weissenhof  Stuttgart 轉角

5.         Villa Baizeau案

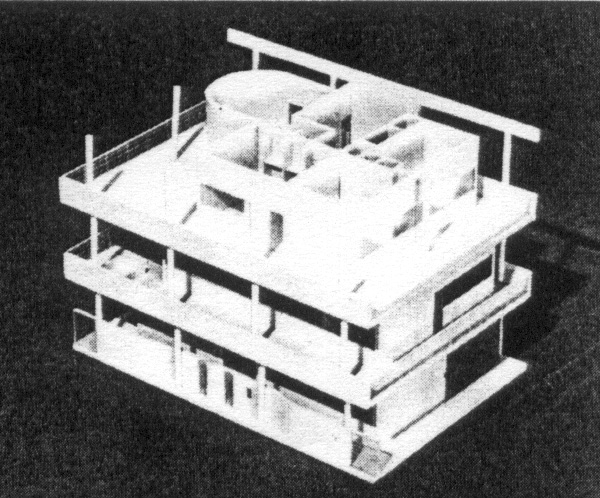

Weissenhof  Stuttgart的成功為科比意帶來了Villa Baizeau的設計委託，雖然在這個案子中業主修改了科比意原始意圖，卻使得多米諾骨架開發出遮陽平台的潛力，使立面呈現出順應氣候條件的另一種風貌。（見圖十二、十三）

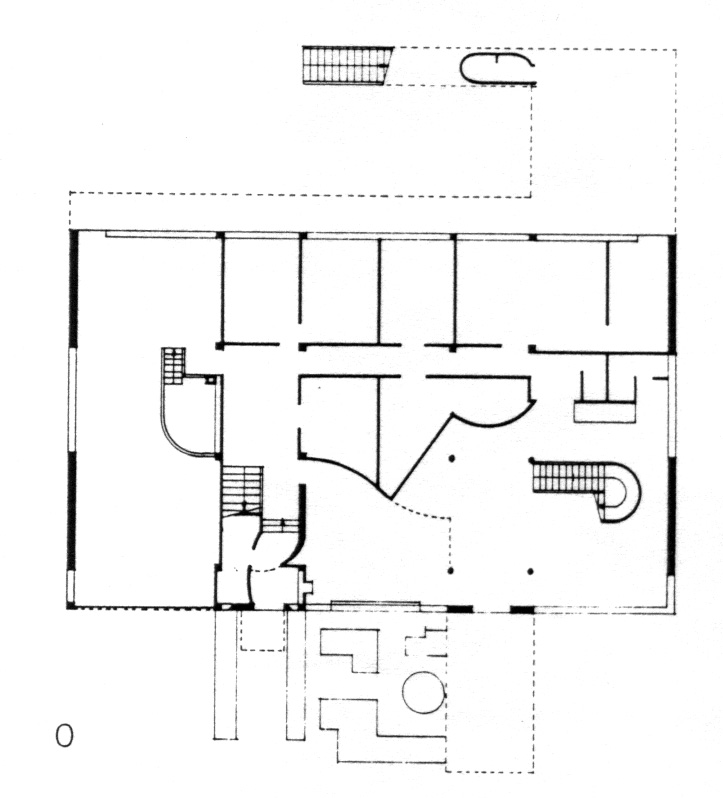

                                                 圖十二：Villa Baizeau三層平面圖                  圖十三：Villa Baizeau 退縮遮陽效果

6.         Villa Savoye案

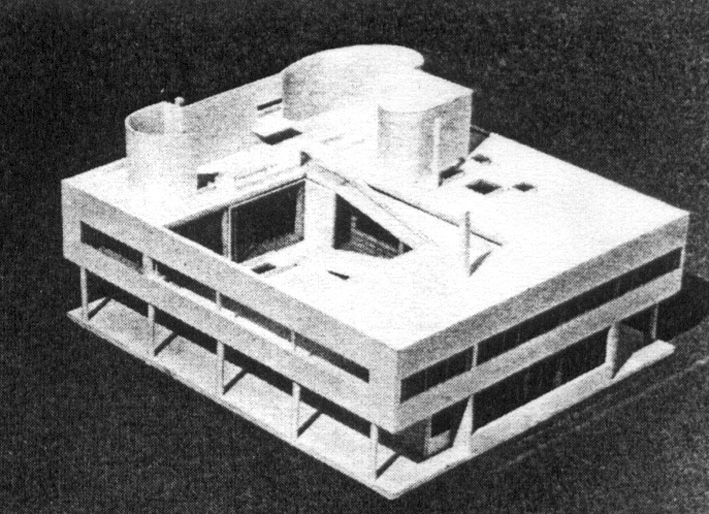

在1931年科比意興建完Villa Savoye，他的五項要點得到最佳實現。完整的四方形量體內含不規則自由平面，漂浮在草地之上（等同Villa La Roche-Jeannere外部包覆立面）。兩側出挑的自由立面一樣是帶有增加懸挑穩定的側牆，重現了Weissenhof  Stuttgart的立面特徵。（見圖十一、圖十四）

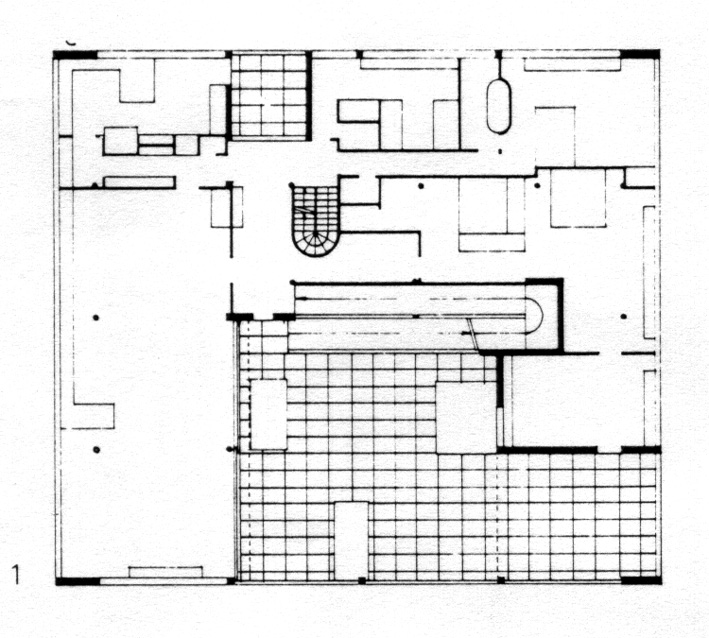

                                                       圖十三：Villa Savoye二層平面圖                       圖十四：Villa Savoye轉角特徵

7.         結論：

在科比意的六個案例中，我們可以清楚地看到早期承重牆搭配獨立柱的結構佈局來創造”出挑”的立面效果。繼而應用懸臂技術呈現出無結構特徵的”薄膜”效應，到最後運用多米諾骨架統合自由平面與自由立面的兩者關係。立面反映了構造技術發展的過程。回顧科比意的設計案提供我們瞭解以構造來發展立面型態的可能性，並讓盲目抄襲科比意立面的設計者，對背後形成原因有進一步的認識。

8.         整理比較：

l         以1922—1931年柯比意所設計的六個案例作為比較：

1.          Villa La Roche-Jeanneret 1922

2.          Maison  Cook  1926

3.          Villa Stein  1927

4.          Weissenhof Stuttgart  1927

5.          Villa Baizeau 1929

6.          Villa Savoye 1931

l         初分為四個階段

9.          參考書目

1. Raumplan versus plan libre. ed. Max Risselada  1989 . New York :Rozzoli. ISBN 0-8478-100-3

P. 47 , 102-103 , 48-49 , 112-113 , 116-117 , 109 ,

2. GA DOCUMENT special issue3 modern architecture   P.248 ,

3. Le Corbusie : Idea and Form   p.69-p.77

4. Le Corbusie  Oeuvre complete 1910-1929 p.60-68 , p.153
