丹下健三 Kenzo Tange
代代木國立室內綜合體育館(1964東京奧運國家體育館)
1961-1964
東京•日本

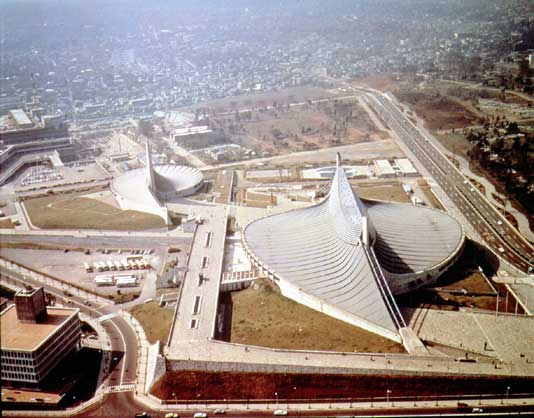

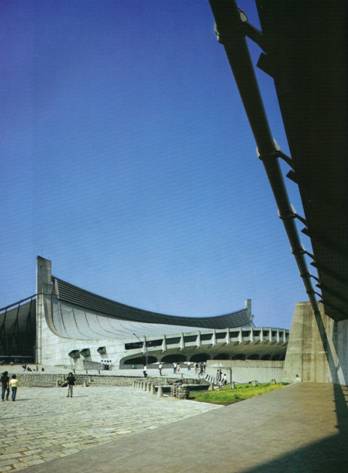

1964年第十八屆奧林匹克運動會在東京舉辦,代代木國立綜合體育館不但使得東京奧運更加令人深刻,也成為丹下健三最著名的代表作。
1

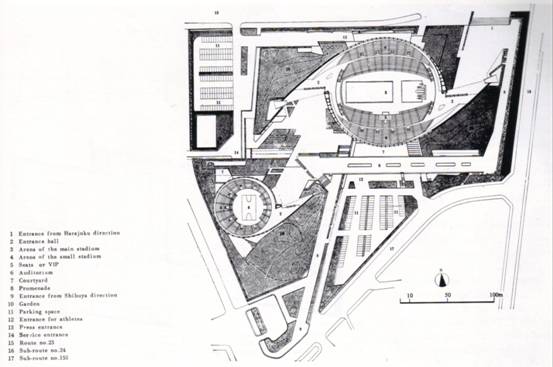

代代木國家體育館主要分為兩個建築體,主場館內部主要是水上運動為主,副場館則是一般球場,兩場館間有一條道路可以串連。主場館可以容納最多一萬五千人。
由於基地位於東京最繁忙人潮最多的澀谷與原宿地區,因此丹下健三在思索這個設計時,人潮的紓解也是需要注意的一點,因此丹下在體育館的設計上加了一條內部的坡道以隔離內外的動線。
2
體育館採用鋼結構與混凝土的結合,創造出有別於一般體育館圓頂的外型構造,這樣設計的原因主要是因為圓頂的體育館通常會製造出較多的噪音。
3

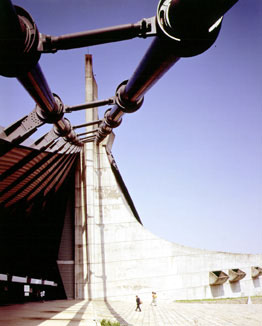

↑鋼結構所展現出的結構美學
4
↑從內部看屋頂結構
5

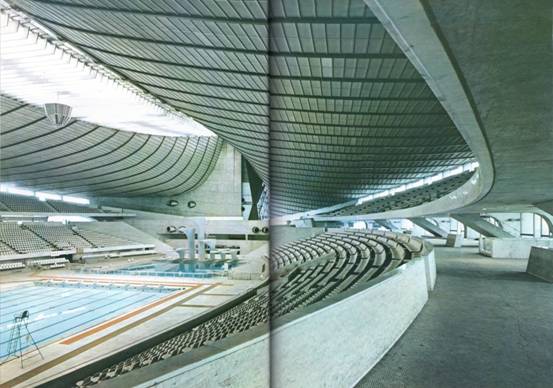

↑分為兩層的觀眾席,雖然人數眾多但卻沒有擁擠的感覺
6

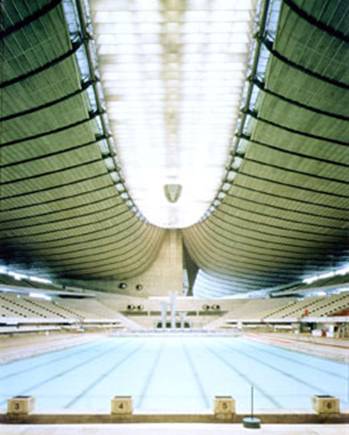

↑非圓頂的體育館卻也具有一種開闊感
7

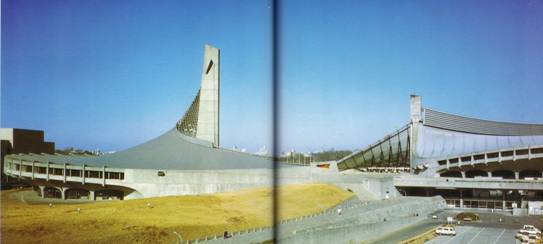

↑由副場館後方望向整個體育館
總結:
代代木國家體育場的出現顛覆的一般對於體育場的印象,丹下用一種極具造型與結構美學的手法,創造了一個讓全世界印象深刻的體育館,還榮獲世界奧運協會體育建築大獎,除了在杰構工法上的動感與美學以外,我認為最精采的就是丹下將體育館這樣一個人潮眾多、動線複雜的空間,用兩個圓弧延伸加上一條戶外坡道的設計將這些動線不但合乎整個建築的語彙,也很順暢的解決了人潮動線的問題。至今這個體育館仍然是很頻繁的在使用當中,相信這樣的建築,已經深深的植入每個人心中。對於日本人,這是他們民族的象徵;對於其他國家的人來說,這是一個極具指標性的建築物。而丹下也因為這個設計與同年完工的天主教東京瑪利亞大聖堂走進人生的高峰,也更加奠定的日本建築大師的地位。
東京都廳
1986-1991
東京˙日本
8

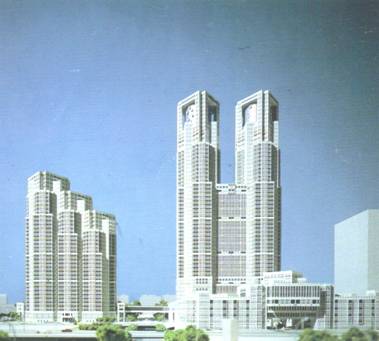

東京都廳則是丹下另一個著名的作品,其中包含第一本廳舍、第二本廳舍和都議會議事堂(集會廳)。
9

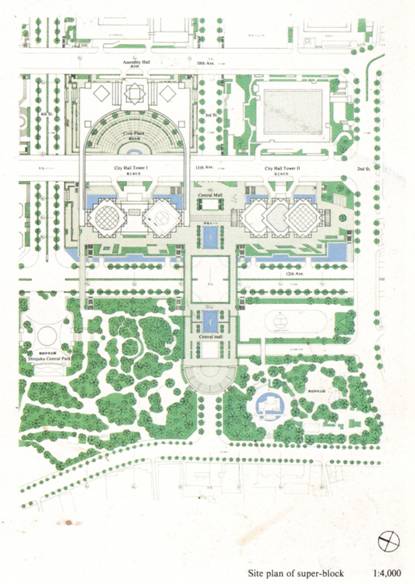

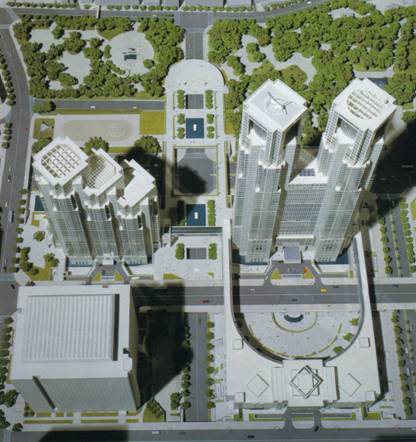

↑基地俯視圖(模型)
10
2

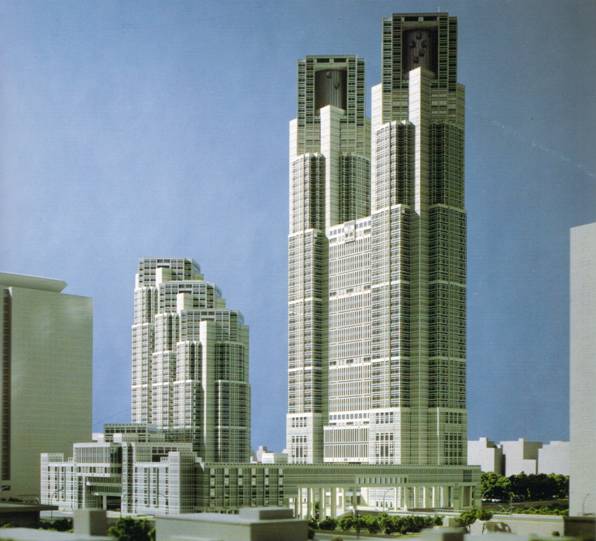

第一本廳舍的設計主要為後現代主義路線,被認為是引用了歌德式教堂的設計作為藍本,採用了和巴黎聖母院相似的橫三段和豎三段式立面。在150公尺高度以上採雙塔造型。塔頂旋轉四十五度的設計,使得這樣雄偉沉穩的大樓多了份動感不至於太呆板。
11

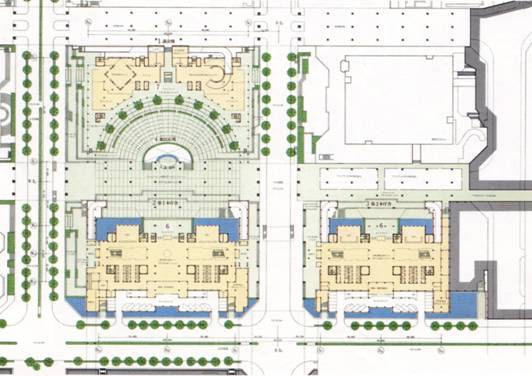

↑一樓平面圖
12

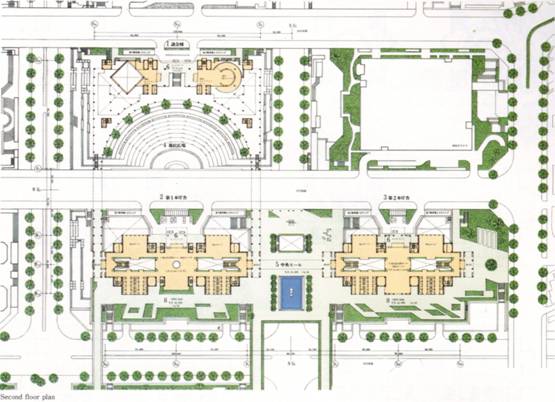

↑二樓平面圖
13

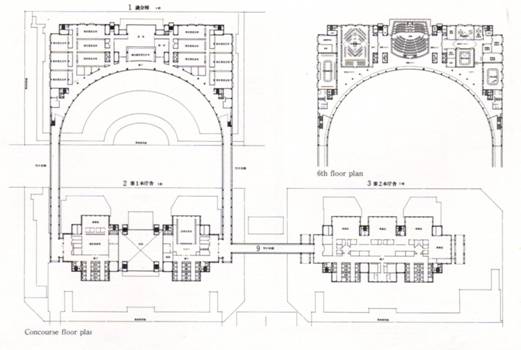

↑第一本廳舍與集會廳連接層平面圖
14
集會廳與第一本廳舍之間以空橋連接,中間圍塑出一個市民廣場,各種活動都可以在這邊舉辦,這樣的空間使得政府機關與市民之間有了互動的機會,增加了政府的親民性。
15

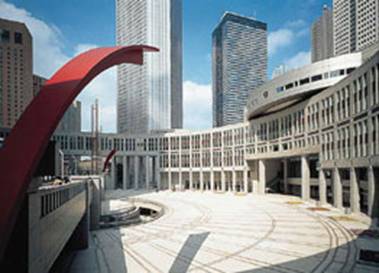

↑市民廣場(面向集會廳)
16

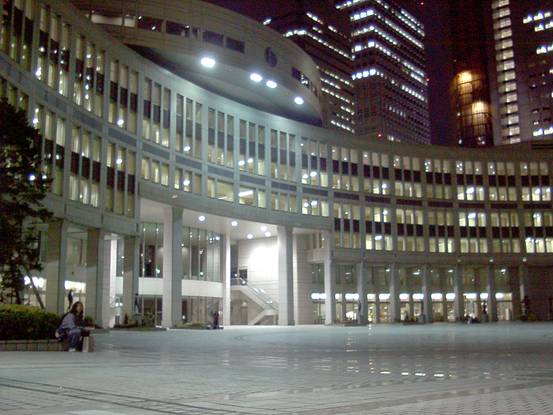

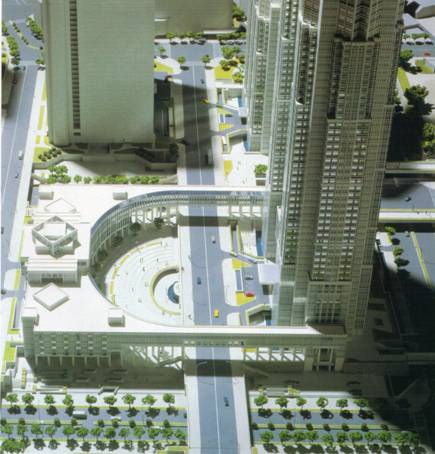

↑市民廣場另一個角度俯視
17

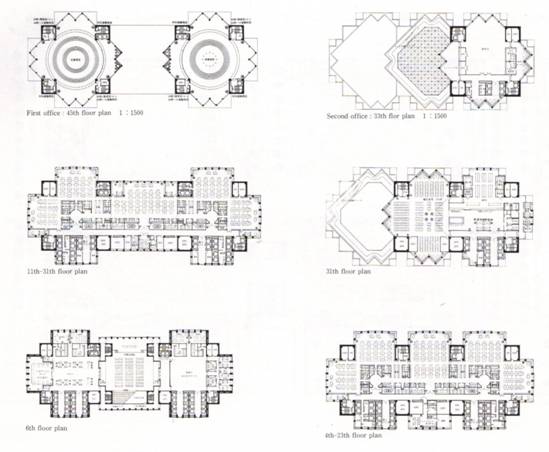

↑第一本廳舍(左)與第二本廳舍(右)各樓層平面圖。(高度與平面的變化關係)
大樓內每個角落都有電梯直達頂層,而這些電梯就像柱子一般,丹下利用特殊安排的結構,使得建築中某一段是沒有柱子的,而這樣的設計可以讓空間靈活被運用。丹下認為因應資訊化時代的來臨,考量行政作業現代化,辦公自動化所需的無柱靈活運用空間是必要的。
19 18
↑內部大廳 ↑會議廳
20
21

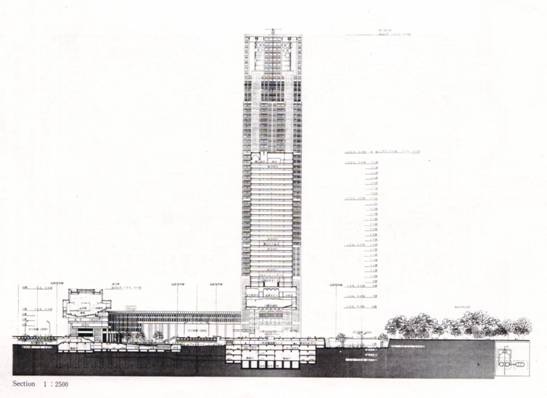

↑縱向剖面圖

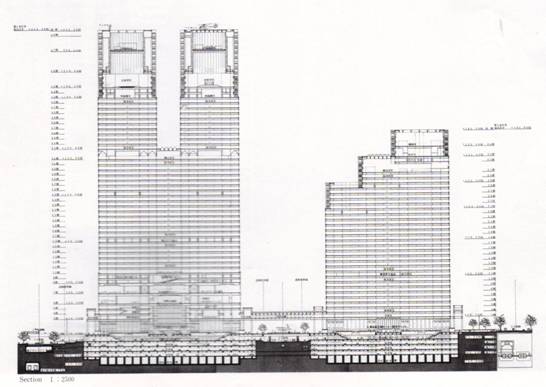

↑橫向剖面圖
22
在立面的安排上,丹下選用了花崗岩與玻璃的結合,並將日本江戶時代的傳統窗戶轉畫後反映在立面上,這些開口有橫的、直的共同組合,以避免立面的單調性。
24 23
↑不同角度的鳥瞰
總結:
東京都廳的設計,也反映出丹下對於建築以及日本文化的思想,丹下認為日本傳統建築中的庭院設計,都只是私人空間的開放,而不像西方政府機關前總是會有設計出市民廣場的公共空間的開放,在西方國家,市民廣場總是聚集許多人潮,成為市民或是其他旅客交流互動的地點。丹下發現這件事情,因此在東京都廳的設計上也設計出一個市民廣場,希望藉由這個廣場拉近繁忙東京的距離,不過因為自己曾經造訪,覺得其實在一般沒有活動的時刻,廣場似乎只是成為動線的一部分而不會有停佇或是互動的事情產生,而之後不久又看到吳明修老師對於丹下這個設計的看法,說丹下所設計的廣場是完全靜態的,周圍沒有相對應的商業或是活動行為產生,使得有些丹下之前設計的政府市民廣場的設計淪為停車場,吳明修老師說這就是建築大師的通病,總是一廂情願的自我陶醉卻忘了當地風土民情的實際情況。我認為這是很對的,雖然我很贊同留設出這樣一個廣場可以讓水泥叢林的東京鬆一口氣,不過現實狀況還是令人不得不承認這樣的設計是需要再考慮的。即使如此,東京都廳的設計是人人皆知的,他已經成為一個觀光景點並吸引許多人慕名而來,不管這些人是慕丹下健三的名來,還是只是為了造訪這個東京地標而來,總之東京都廳已經成為東京的代表,有許多人總是說:來東京的人沒來過東京都廳,就等於沒去過東京。
