結構設計概念
整個結構系統由許多結構單元所組成，每一個獨立的結構單元可以自行抵抗垂直向的靜載重與活載重，所有結構單元彼此連接成一體後，可以抵抗水平向的外力。(圖26)

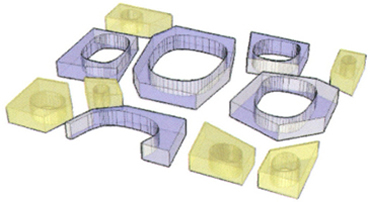

圖26：衛武營藝術文化中心結構設計概念圖
圖片來源：衛武營藝術文化中心籌備處網站 http://www.wac.gov.tw/
三種基本的結構單元(圖27)
1.音樂廳與劇院的結構單元(綠色線)：
由單元內的牆面與正交牆面的懸挑桁架組成。出挑桁架形成劇院的外圍區域，牆面之間形成背向支撐。劇院內部及頂蓋以傳統結構系統處理。(圖28)
2.蘑菇形區域結構單元(藍色線)：
蘑菇中心由柱、環樑、斜撐桿件組成，形成可抵抗垂直載重的大型結構系統，多組懸臂樑再以正交方式架在磨菇中心上，並支撐在張力環與壓力環上，形成磨菇外圍區域的支撐，藉以支撐外部樓板及屋面。(圖29)
3.戶外半圓形劇場(紫色線)：
以出挑結構處理。

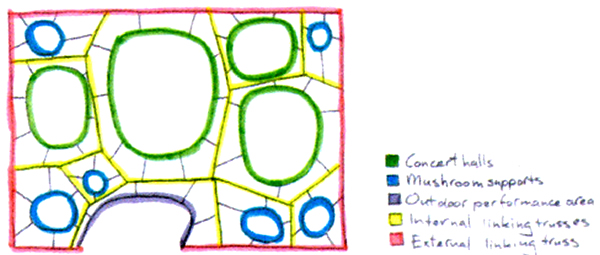

圖27：衛武營藝術文化中心結構單元與結構連結概念圖
圖片來源：衛武營藝術文化中心籌備處網站 http://www.wac.gov.tw/
二種結構單元的連結方式(圖27)
1.內部的連結(黃色線)
2.外部的連結(紅色線)

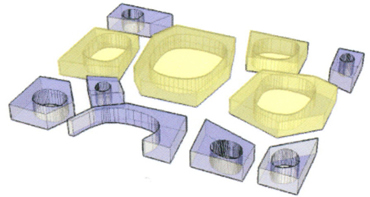

圖28：衛武營藝術文化中心音樂廳與劇院結構單元概念圖
圖片來源：衛武營藝術文化中心籌備處網站 http://www.wac.gov.tw/

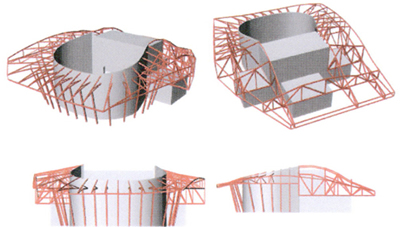

圖29：衛武營藝術文化中心蘑菇形區域結構單元概念圖
圖片來源：衛武營藝術文化中心籌備處網站 http://www.wac.gov.tw/
